东北土炕砌法结构图教程图解(带你了解东北火炕是如何搭建起来的)

炕体先筑四面炕墙,确定炕的范围,同时起到保温隔热的作用。空心炕的话,在对外的一面炕墙上会开一个洞,平时封死,掏炕等时候打开。范围确定后,内部大概分三层,底层、炕洞、顶层。炕洞不能太深,所以底层要架高。

真的要搭炕?

首先,你家里需要有足够的空间,和合理的布局。

东北土炕砌法结构图教程图解(带你了解东北火炕是如何搭建起来的)

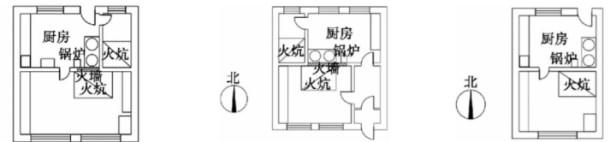

我家曾经是第二种布局,进门是小走廊,然后一个炉子烧俩炕。

不过我家那时候没有火墙。

你在河南,对热量需求不如东北这样高,可以考虑下第三种布局。

相对比较简单。

之后就是搭炉子、搭炕、铺烟道等,整个火炕系统总体可以分为炉灶、炕体、烟囱。

东北土炕砌法结构图教程图解(带你了解东北火炕是如何搭建起来的)

1.炉灶

炉灶挺简单的,就是个贴墙的二层炉子。

上下两层中间是金属的漏板,让燃烧之后的煤灰、煤渣等可以落在下层,方便清理。

上层是主要的燃烧室,需要开出烟口,让炉子里的热气、热烟能够进入炕洞。

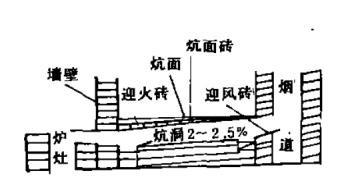

  • 炉灶的外灶门要比出烟口低一尺左右。炉灶的出烟口要大,但要比烟道眼小。出烟口要开在炉灶最高处。靠近出烟口处的炕面要砌得厚一些,要砌迎火砖,因为炉膛的火可以烧到这个位置来。

2.炕体

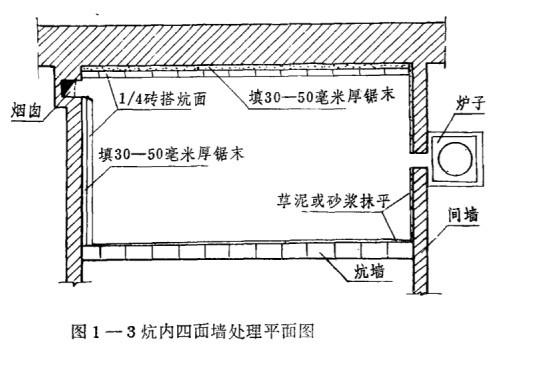

炕体先筑四面炕墙,确定炕的范围,同时起到保温隔热的作用。

东北土炕砌法结构图教程图解(带你了解东北火炕是如何搭建起来的)

空心炕的话,在对外的一面炕墙上会开一个洞,平时封死,掏炕等时候打开。

范围确定后,内部大概分三层,底层、炕洞、顶层。

底层

因为好炕的炕洞不能太深,所以底层要把炕洞部分架高,同时底层要尽量减少热量从地下流失掉。

可以选择在炕体下地面上铺石子、沙土等蓄热能力强的材料,以此增加散热时间,提高室温热稳定性。

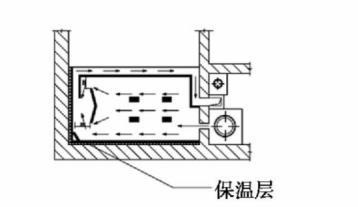

传统炕体底层是实心的,后来也有空心的,保温性能会更好一些。

东北土炕砌法结构图教程图解(带你了解东北火炕是如何搭建起来的)

炕洞

炕洞是烟气流动的通路 , 高温烟气在炕洞中流动,把热量传给炕面。

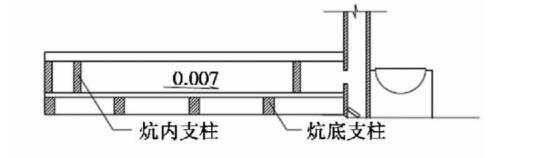

空心炕不需要搭建炕洞,而是采用支撑柱加阻烟墙的方式。

东北土炕砌法结构图教程图解(带你了解东北火炕是如何搭建起来的)

传统火炕则需要搭建炕洞,说白了,就是在炕里再砌几排墙,分出几个烟气流动的道路。

炕洞的深浅 , 宽窄直接影响炕面温度 , 关系到火炕取暖的效果(是均匀受热还是局部过热等 )。

以常用宽 1.8 米火炕为例 , 土坯炕四个洞 , 砖炕七个洞为宜 。石板炕面 、钢筋混凝土板炕面 的炕洞可少些 。考虑均匀分布烟气 , 炕热的均匀 , 以不少于四个洞为好。题主地处河南,与东北差异较大,所以也可适当减少炕洞。

需要注意的是,烟气在炕洞内流动 , 温度逐渐降低 , 体积随之缩小 , 要求炕洞断面也应随之收缩。考虑到施工难度,一般采用炕洞宽度一定, 用炕洞深浅来调解炕洞断面尺寸, 实践以炕内垫土的高低来调正。

由于炕头部分烟气温度高 , 体积大, 烟气集中 , 洞深为 180 一 240 毫 米, 炕梢为 80 一 100 毫米。各洞摆完后再用细炉渣或干土找好坡度 。使烟气在炕洞流动时沿炕洞的上表面冲刷炕面 。

同时,因为有的炕洞距离炉灶出烟口近,有的距离炉灶出烟口远,为了使炕热度尽量均匀,人们会在炕洞入口处放一些砖块,来减小口径控制进烟量,离出烟口近的,就放大点的砖块,离出烟口远的,就放小点的,最远的炕洞不放。

这样整个炕除了炕头最热,炕梢最冷,中间大体是热量均匀的。

顶层

炕面一般先用砖、水泥板等封顶,再抹上一层细沙泥。

炕面厚度要适中,太厚了烧不透,太薄了烙得慌。

前面说了炕头处在炕面下多砌一层迎火砖,其他地方单层砖即可,

炕泥厚度一般炕头处 30mm,炕梢处 20mm。

所以,整体炕面在上泥之前是要梢高头低的,这样上泥之后才可以即找平,又好用。

(如果炕很小,或者对这部分温差不太在意,那么简单找平即可)

顶层最外侧可以用木板等,做一个炕沿,方便坐着。

3.烟囱部分

一般的人字形屋顶,烟囱在屋顶背风区,高度高过屋脊较好,因为背风区一般为负压区,方便抽出烟气,避免烟气倒灌回室内。

  • 烟道眼要比炉灶出烟口面积大,要比炉灶出烟口高。烟囱内径面积要比烟道眼口径面积大。烟囱内外壁要抹严实,不透风、不透烟。

烟道眼处要设置一个「插板」,有插拔式、旋转式等,

用处是调整烟道眼面积,可以根据室外风力、气压情况进行调整,有效控制炉灶火力。

一般做饭的时候插板全开,形成最大火力,

把炕烧热时也是如此。

睡前把插板插住,减少烟道眼面积,把炉火「压住」,让无人看守的情况下热度尽量维持更久。

插板不可把烟道眼堵死!!!

插板不可把烟道眼堵死!!!

插板不可把烟道眼堵死!!!


把炕搭好,抹上炕泥之后,开大火把炕烧通透,同时房里房外,各个地方检查有无问题。

火炕热透、炕泥干燥硬化之后,盖上炕革、铺上大炕被,就可以睡热炕头了。

炕革,也叫炕席,是火炕的脸面。

一面是面向炕泥的粗糙材质,可以加大摩擦力。一面是面向人的光滑材质,上面有各种花纹图样。

网上就能买到,花纹一般比较简单,但是不失美感。

(家里养猫的要注意,猫很爱趴炕上睡觉,睡醒了就抻懒腰,然后在炕革上磨爪子)

炕被,是给炕盖的被!

从人的角度说,应该叫大褥子。

是能把整面炕盖住的厚褥子,晚上睡觉的时候铺上,起床了就叠起来,放在炕柜上面或里面。

再不济,也得妥帖的放在炕梢。

炕被不宜一直盖在炕上,有「上茬」的风险,即火烧的太热,同时炕被盖着炕,积热最终导致火灾。

最后,还可以搞个炕桌,冬天可以在炕上吃饭、在炕上工作、在炕上娱乐,和寝室神器小桌子有点像,但相对更加实用生活化。
